1.Giới thiệu tóm tắt
Vận thăng nâng hàng là thiết bị máy xây dựng thích hợp cho việc thi công xây dựng các công trình nhà tầm trung và cao tầng, thi công cầu, công trình công nghiệp và dân dụng khác ..., dùng để nâng chuyển vật tư hàng hóa.
Để đáp ứng đầy đủ mọi nhu cầu của các đối tượng thi công chúng tôi thiết kế và chế tạo ra nhiều Model khác nhau như sau:
+Vận thăng nâng hàng tải trọng 500kg (VTNH-MH500)
+Vận thăng nâng hàng tải trọng 1000kg (VTNH-MH1000)
+Vận thăng nâng hàng tải trọng 1500kg (VTNH-MH1500)
Trong đó:
- VTNH: Là ký hiệu của Vận thăng nâng hàng (Tời nâng hàng).
- MH500 (1000, 1500): Là ký hiệu của nhà sản xuất Minh Hưng
M&C và tải trọng nâng 500kg (hoặc 1000, 1500kg)
Đây là loại máy vận thăng có nhiều đặc điểm ưu biệt như tính năng ổn định, an toàn trong khi làm việc, vận chuyển nâng hạ êm và linh hoạt, thích ứng trong công trình xây dựng, nâng cao hiệu quả lao động, giảm cường độ lao động.
- Nguyên lý hoạt động :
Vận thăng được điều khiển bằng hộp nút điều khiển bằng tay (HCB).
Truyền động nâng bằng dây cáp thông qua bộ motor, hộp giảm tốc trục vít-bánh vít.
2.Các thành phần chính của vận thăng.
 |
|

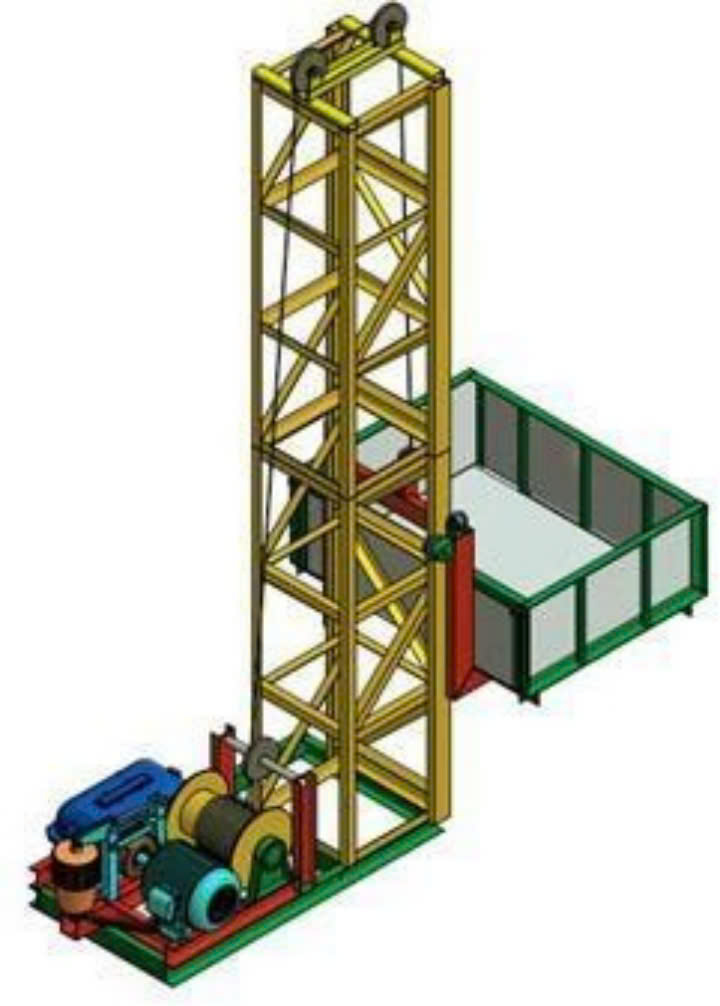

Hình 1. Vận thăng nâng hàng
Hệ thống truyền động sử dụng một động cơ điện, 1 hộp giảm tốc trục vít-bánh vít.
Hộp giảm tốc máy gọn nhẹ, khả năng chịu tải lớn, thời gian sử dụng lâu dài.
Khớp nối giữa động cơ và hộp giảm tốc sử dụng loại khớp nối có tính đàn hồi, kết cấu hợp lý, có tính năng giảm nhẹ chấn động khi khởi động và hãm đột ngột.
Kết cấu thép được thiết kế hợp lý, khoa học, đáp ứng được yêu cầu sử dụng, trọng lượng nhẹ, chịu lực cao, tính cứng tốt.
Lắp đặt nhiều thiết bị an toàn như: Bộ hạn chế tốc độ, chống cắt mạch, cầu chì, bộ hạn chế tầm cao, hạn chế tầm thấp, đảm bảo cho vận thăng hoạt động an toàn.
Hệ thống mạch điện đơn giản, dễ dàng lắp đặt, thao tác và bảo dưỡng.
3.Bảng thông số kỹ thuật của vận thăng
| Thông số cơ bản | Đơn vị | Model | ||
| VTNH- MH500 | VTNH- MH1000 | VTNH- MH1500 | ||
| Tải trọng nâng | Kg | 500 | 1000 | 1500 |
| Tốc độ nâng | m/ph | 22 | 22 | 16 |
| Độ cao nâng lớn nhất | m | 70 | 70 | 70 |
| Công suất động cơ nâng | Kw | 5.5 | 7.5 | 7.5 |
| Kích thước bàn nâng | mm |
1500 x 1200 x 500 |
1600 x 1300 x 500 |
1600 x 1300 x 500 |
| Trọng lượng bàn nâng | Kg | 320 | 350 | 350 |
| Kích thước đốt khung thân | mm |
500 x 600 x 2000 |
1600 x 1300 x 500 |
1600 x 1300 x 500 |
| Trọng lượng đốt khung thân | Kg | 320 | 350 | 350 |
| Kích thước khung đế | mm |
1500x1100x 100 |
1500x1100x 100 |
1500x1100x 100 |
| Điện áp sử dụng | Phase/ V/Hz | 3/380/50 | 3/380/50 | 3/380/50 |
| Kích thước gông giằng | mm | 2000, 1400 | 2000, 1400 | 2000, 1400 |
4.Tóm tắt cấu tạo:
Vận thăng lồng bao gồm các kết câu kim loại, cơ cấu truyền động, hệ thống điện điều khiển, thiết bị an toàn vv…
4.1.Kết cấu kim loại:
Kết cấu Kim loại bao gồm : Khung đế, đốt khung thân, giằng tường, Bàn nâng, cần tự lắp, vv…
a.Đốt tiêu chuẩn.
Đốt tiêu chuẩn của vận thăng được chế tạo bằng thép V50x50x5mm cho bốn thanh đứng, Thanh trượt dẫn hướng bàn nâng là thép hình U100x45x5mm và các thanh ngang là thép hình V40x40x4.5mm. Các thanh này liên kết với nhau thông qua các mối hàn.
Các đốt khung thân có chiều dài chung là 2.0 mét, nối với nhau bằng bu long M16 thành hệ thống khung đốt được định vị thẳng đứng bởi giằng tường và được cố định vào đế ở chân móng.

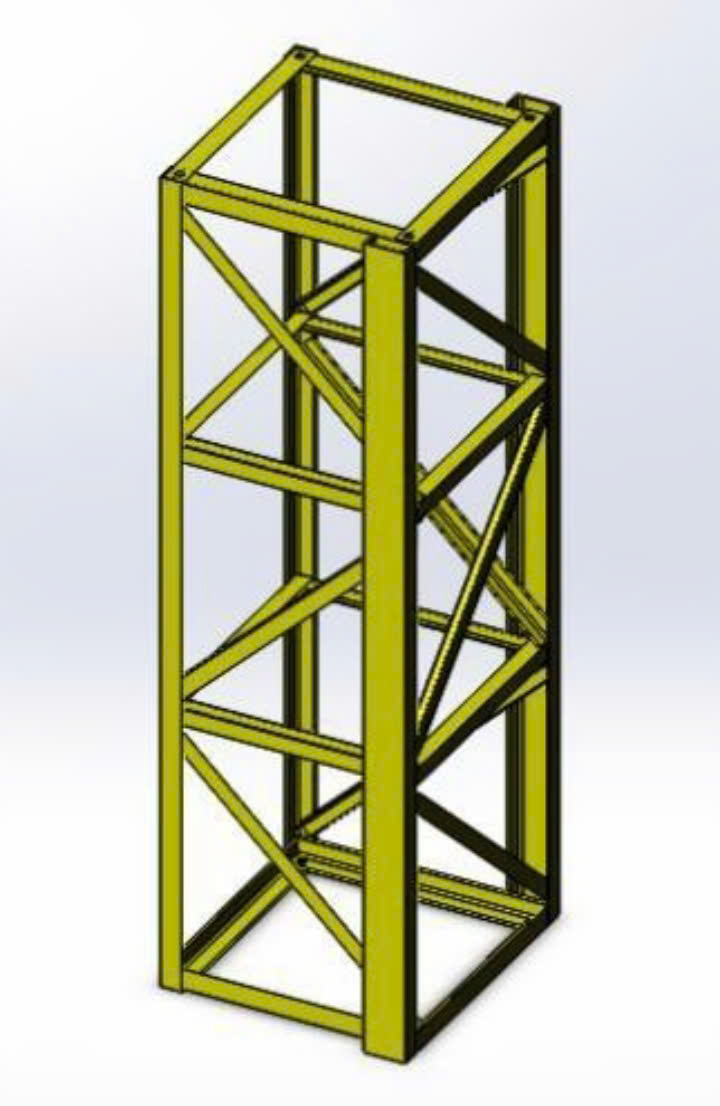

Hình 2 . Đốt khung thân
b.Bàn nâng hàng.
Bàn nâng hàng là bộ phận quan trọng nhất của vận thăng dùng để nâng vật liệu tư hàng hóa, bàn nâng hàng có kích thước 1400x1100x400mm cho tất cả các model. Được chế tạo bằng hệ khung thép, phần thân có các con lăn dẫn hướng, vv….

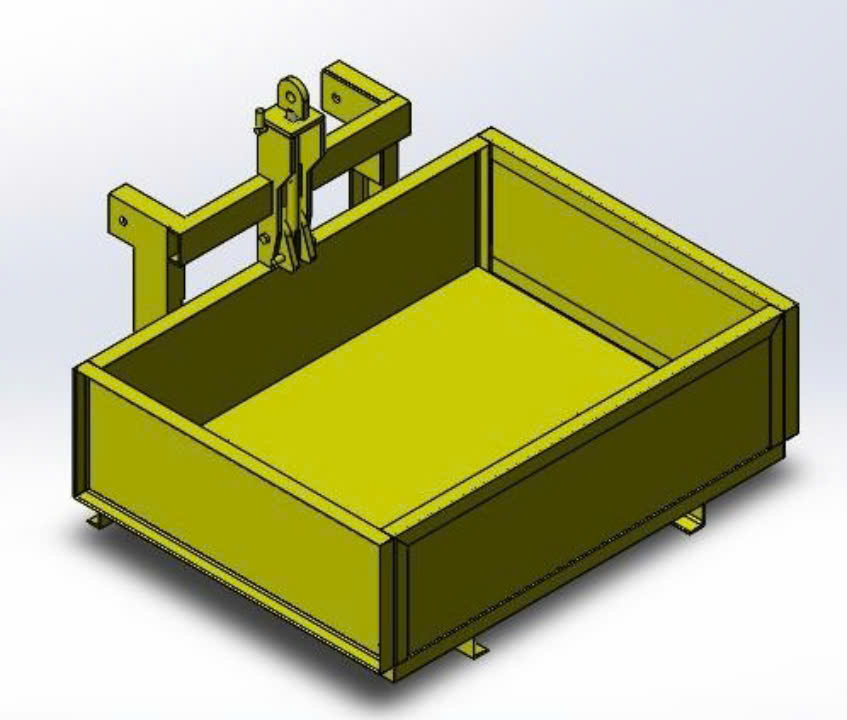

Hình 3. Bàn nâng hàng
c.Khung đế:
Khung đế là bộ phận cơ bản liên kết thiết bị với nền móng beton, để định vị, lắp ghép các bộ phận của thiết bị như: khung thân, motor+hộp giảm tốc, tang cáp, Puly dẫn hướng cáp.

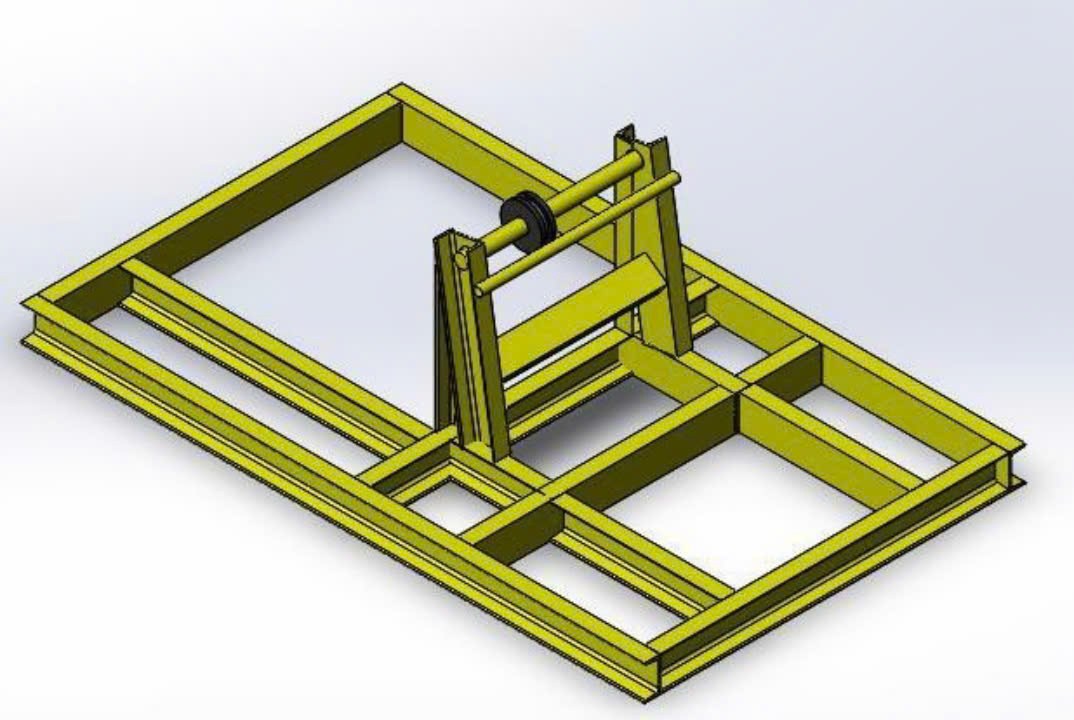

Hình 4. Khung đế vận thăng
d.Cần tự lắp.

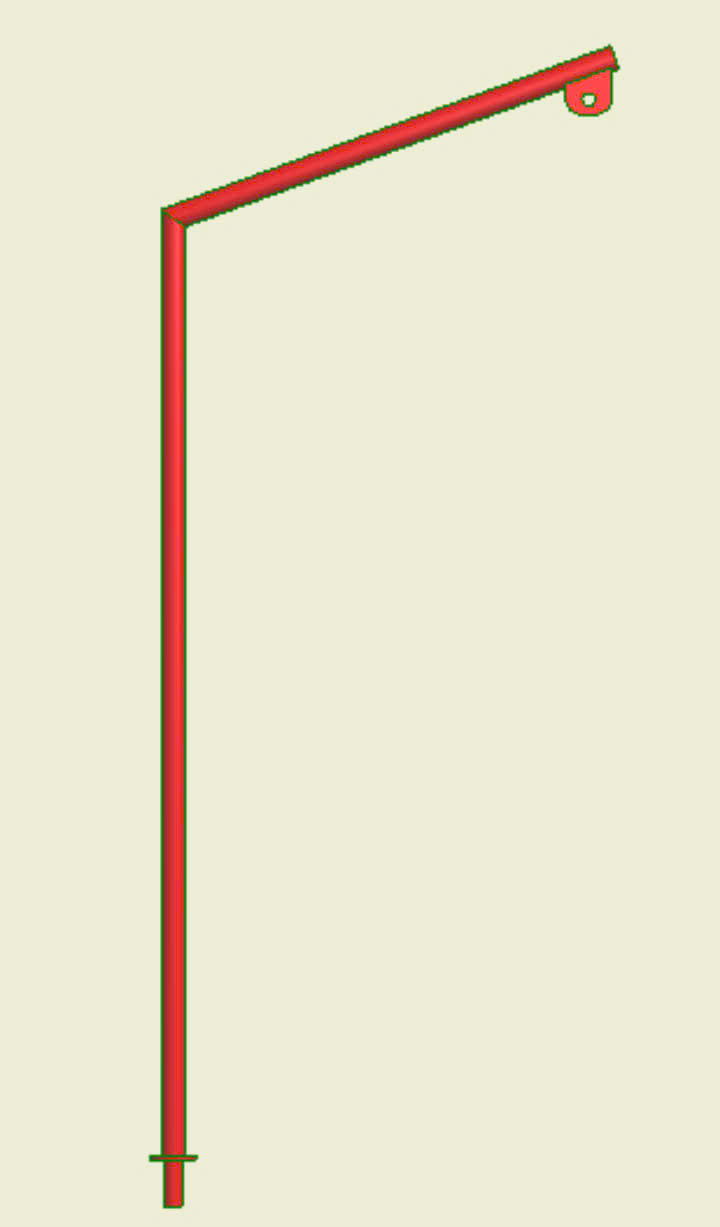

Hình 5 . Cần tự lắp
