Thiết bị lắp đặt.
|
Stt |
Model |
Hãng sx |
Công suất |
Tầm với |
Ghi chú |
|
1 |
Cẩu tháp QTP6515 |
TRUNG QUỐC |
MAX 10T MIN 1.5 T |
65 m |
|
c.Thiết bị phục vụ lắp đặt và tháo hạ
Cẩu bánh lốp 80 Tấn
- Dùng nâng và lắp các chi tiết, cụm chi tiết trong suốt quá trình lắp đặt vận cẩu tháp.
2. Mục đích của kế hoạch công việc
- Mục đích chính của kế hoạch làm việc này là lắp đặt cẩu tháp với những phương pháp phù hợp tại công trình, để rút ngắn thời gian thi công lắp đặt và giảm chi phí và góp phần hoàn thành dự án này mà không có bất kỳ tai nạn nào.
KẾ HOẠCH VÀ NHÂN LỰC THIẾT BỊ LẮP ĐẶT CẨU THÁP
1. Kế hoạch nhân lực
|
STT |
Công việc |
Nhân lực |
Ghi chú |
|
1 |
Lắp đặt cẩu tháp |
4 - 6 người |
|
2. Kế hoạch thiết bị
|
STT |
Công việc |
Thiết bị |
Thông số |
Ghi chú |
|
1 |
Lắp đặt cẩu tháp QTP6515 |
Cẩu Kato |
80T |
|
3. Trang bị an toàn
- Thiết bị và dụng cụ an toàn tiêu chuẩn của chúng tôi trang bị cho các nhân viên thi công lắp đặt: giầy bảo hộ, mũ bảo hộ, dây an toàn toàn thân.
Các trang bị này bắt buộc sử dụng khi đi vào khu vực làm việc:
+Mũ bảo hộ
+Giầy bảo hộ
+Dây an toàn
+Găng tay
+Bộ đàm
+Dây lái (dây thừng)
Hình 1. Đồ bảo hộ lao động.
|
|
Mô tả công việc |
|
|
Ngày 1,2,3 |
Chuẩn bị
|
Công tác chuẩn bị trước khi lắp đặt: thủ tục vào công trình cho người và thiết bị. Lắp đặt định vị cân chỉnh chân đế. |
|
Bước 1 |
Kiểm tra siết bulong chân đế lần nữa ,lắp thân chính 7.5M . |
|
|
Bước 2 |
Lắp tiếp khung thân 3m |
|
|
Bước 3 |
Lắp lồng nâng khung thân |
|
|
Bước 4 |
Lắp mâm xoay cẩu |
|
|
Bước 5 |
Lắp cụm cabin cẩu |
|
|
Bước 6 |
Lắp đoạn cần gốc 8m và xe con. |
|
|
Bước 7 |
Lắp cụm đôi đối trọng. |
|
|
Bước 8 |
Lắp 01 cục đối trọng 4 tấn |
|
|
Bước 9 |
Dời vị trí xe đậu tổ hợp 31m cần, lắp đặt 31m cần lên đoạn cần gốc. |
|
|
Bước 10 |
Xoay đuôi cẩu tháp lắp tiếp 01 cục đối trọng 2 tấn. |
|
|
Bước 11 |
Dời vị trí xe tổ hợp 30m cần còn lại và lắp lên đoạn cần trên cẩu tháp. |
|
|
Bước 12 |
Lắp đặt đầy đủ đối trọng còn lại của cẩu tháp |
|
|
Bước 13 |
Đi hệ thống điện và tiến hành nâng thân 3 m |
|
|
Kiểm tra hoàn thiện và tiến hành kiểm định thiết bị |
||
Ghi chú:
- Quy trình lắp cẩu tháp là dự kiến và mang tính tổng quát, thời gian và nội dung có thể thay đổi tùy theo điều kiện thực tế tại công trình.
- Nếu điều kiện thời tiết không thuận lợi (mưa hoặc gió to) và không an toàn cho công tác lắp đặt thì sẽ tạm ngưng cho đến khi có điều kiện đạt yêu cầu.
- Các chi tiết của quy trình có thể tham khảo thêm tài liệu kỹ thuật của thiết bị
Đánh giá các rủi ro khi lắp đặt cẩu tháp.
- Trong quá trình lắp đặt có thể có các rủi ro xảy ra. Việc đánh giá các rủi ro và đưa ra các biện pháp phòng ngừa và hạn chế rủi ro là nhằm giảm thiểu hoặc triệt tiêu các thiệt hại hoặc phát sinh chi phí trong suốt quá trình lắp đặt.
- Các rủi ro có thể có khả năng xảy ra:
|
Stt |
Nội dung |
Khả năng rủi ro |
Khắc phục và hiệu quả |
|
1 |
Mặt bằng thi công: - Chật chội. - Nhiều chướng ngại vật - Nền không cứng chắc.
|
Gây mất an toàn cho thiết bị và người. - Khó xoay trở thiết bị. - Gây lún, nghiêng, ngã, đổ thiết bị.
|
- Làm gọn mặt bằng, xếp gọn các linh kiện. - Khoanh vùng thi công an toàn. - Cảnh báo trước cho người và thiết bị khác phòng tránh vật rơi, vật lăn, va quẹt. - Xe cẩu kato phải dược lót cẩn thận tại vị trí 04 chân chống trước khi ra cần hoạt động lắp cẩu. |
|
2 |
An toàn thiết bị nâng phục vụ: - Đứt cáp tời, cáp tải hàng. - Tuột móc. - Lún, nghiêng mất cân bằng thiết bị. - Thao tác hoặc báo tín hiệu sai. |
Gây nguy hiểm cho hàng hay người làm xung quanh. - Gây rơi hàng. - Gây ngã đổ thiết bị và hàng. - Gây va quẹt, hư hàng, nguy hiểm cho người. |
- Kiểm tra cáp các loại, yêu cầu thay nếu thấy không an toàn. - Kiểm tra móc hàng, sửa chữa nếu cần. - Kiểm soát kỹ lưỡng thao tác của người vận hành cẩu và phụ cẩu trước khi thực hiện. |
|
3 |
An toàn cho người lắp đặt: - Thiếu trang bị bảo hộ lao động. - Thiếu hoặc không phù hợp công cụ dụng cụ. - Tư thế làm việc không phù hợp hoặc không an toàn. - Rơi đồ vật hoặc dụng cụ từ trên cao. - Sức khỏe giảm sút khi làm việc trên cao hoặc làm việc với áp lực cao.
|
Gây mất an toàn cho người trực tiếp làm việc hoặc những người xung quanh. |
- Trang bị đầy đủ trang bị bảo hộ lao động. - Trang bị đầy đủ và phù hợp công cụ dụng cụ. - Tuân thủ các nguyên tắc và quy định an toàn cho người làm việc trên cao. - Tuân thủ quy trình quy định cho công việc. - Thao tác cẩn thận không để rơi đồ vật. - Không được tiếp tục làm việc và được phép nghỉ ngơi để phục hồi sức khỏe. |
1. Chuẩn bị lắp đặt
- Trước khi lắp, nhân viên lắp cẩu tháp phải kiểm tra điều kiện công trình.
- Những người phụ trách công việc chuẩn bị sẽ xem xét bất cứ hư hỏng nào và tìm cách sửa chữa, khắc phục.
- Lắp đặt cẩu tháp được bắt đầu sau khi nhân viên kỹ thuật đã kiểm tra:
a) Khu vực lắp đặt cẩu tháp không có chướng ngại vật (giàn giáo, đường dây điện, dây điện thoại, v.v…).
b) Đối trọng đáp ứng được các thông số kỹ thuật cần thiết.
c) Các kết nối điện có đầy đủ.
d) Các thiết bị nâng hạ có tại công trường phù hợp cho công việc được thực hiện.
e) Cáp tải hoặc phụ kiện thiết bị nâng khác đang được sử dụng thích hợp các yêu cầu về an toàn.
- Nhân viên kỹ thuật phụ trách lắp đặt phải thông báo cho người vận hành cẩu tải trọng chính xác của chi tiết được nâng.
*** Lưu ý : Yêu cầu BQL thiết bị , HSSE kiểm tra đánh giá trước khi chuyển bước tiếp theo ( anh MR. Đạt; MR Phương ).
2. Lắp Đặt
- Trong suốt quá trình lắp đặt, kỹ thuật viên phải luôn quan sát kỹ càng các tiêu chuẩn kỹ thuật khi ra tín hiệu và các điều kiện an toàn tại công trình hay khu vực đang làm việc.
2.1 Vị trí lắp đặt

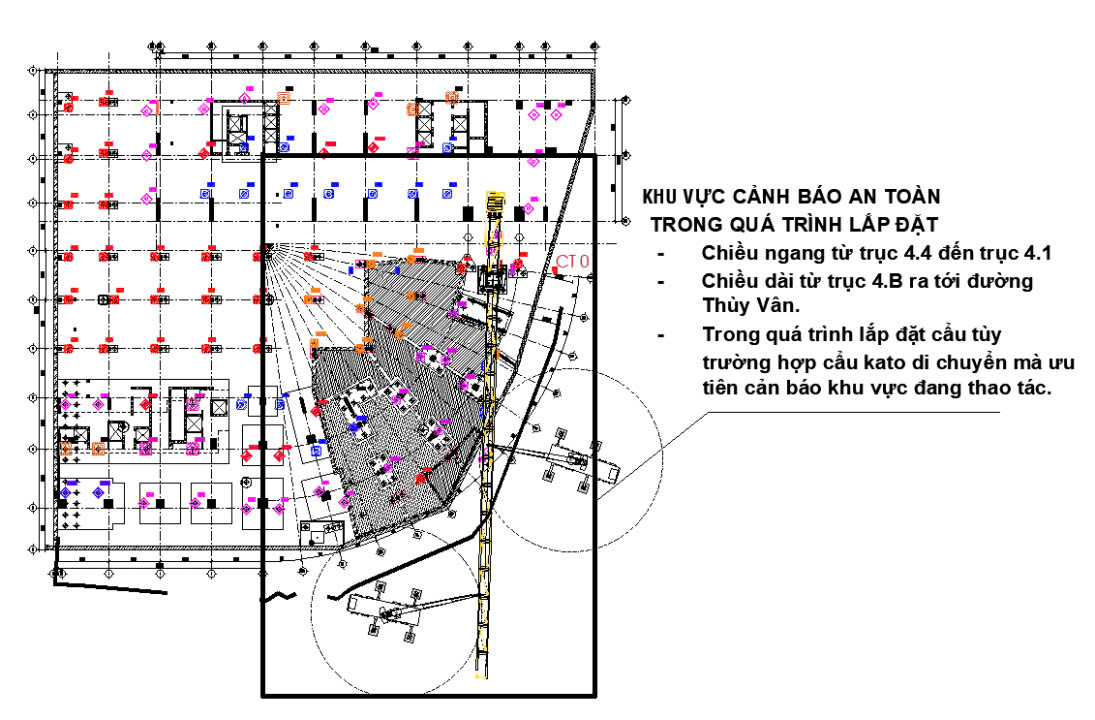

KHU VỰC CẢNH BÁO AN TOÀN KHI LẮP ĐẶT CẨU THÁP

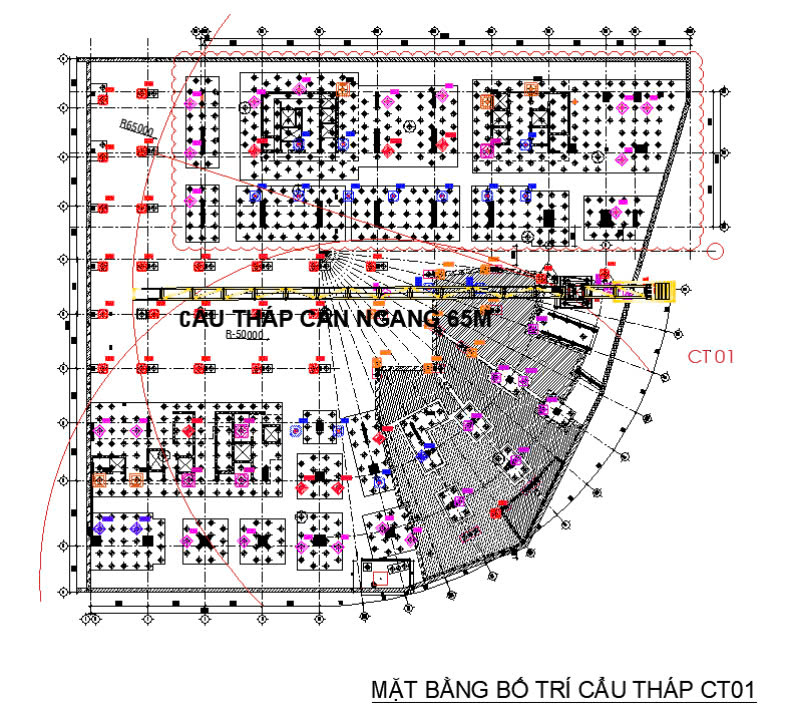

Hình 1. Vị trí cẩu tháp.
2.2 Lắp đặt cẩu tháp

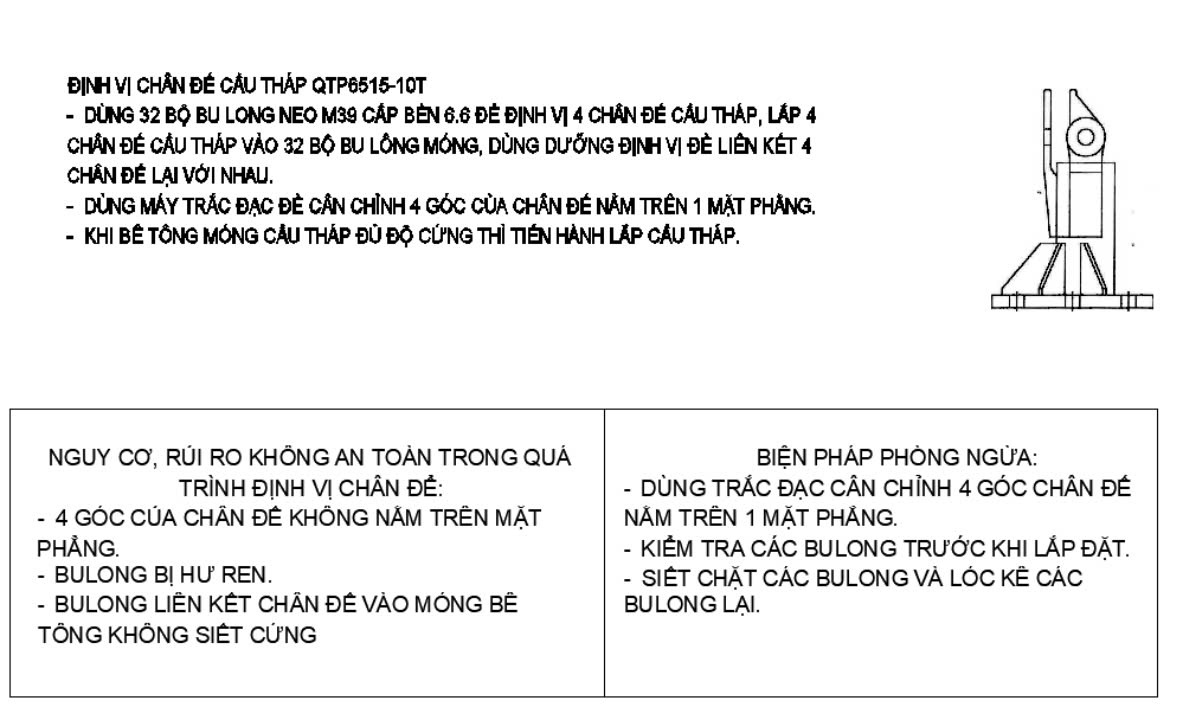

- Bước chuẩn bị: Lắp đặt chân đế, cân chỉnh xiết chân đế.
-
Hình 01: Lắp định vị chân đế

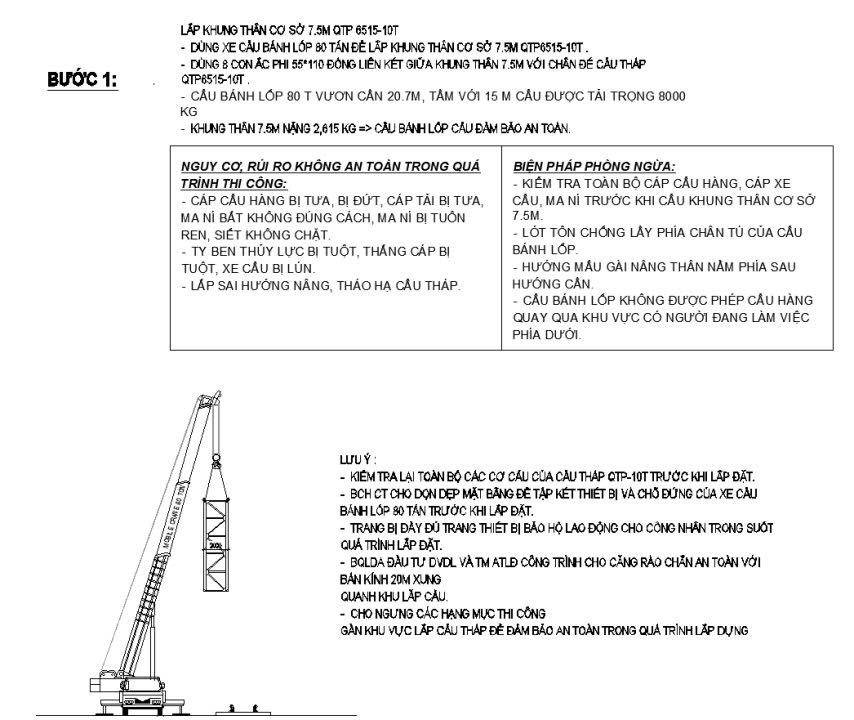

- Bước 01: lắp đặt khung thân cơ bản 7.5m
Hình 02: Lắp đặt khung thân 7,5m

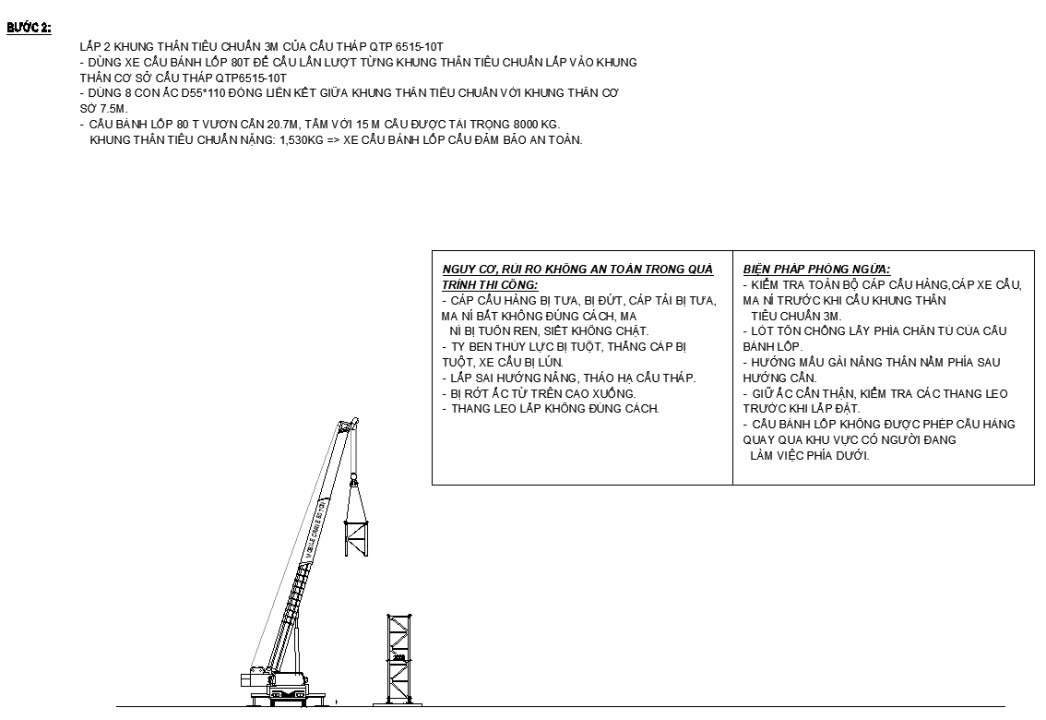

- Bước 02 : lắp đặt khung thân 3m
Hình 03: Lắp đặt khung thân 3m

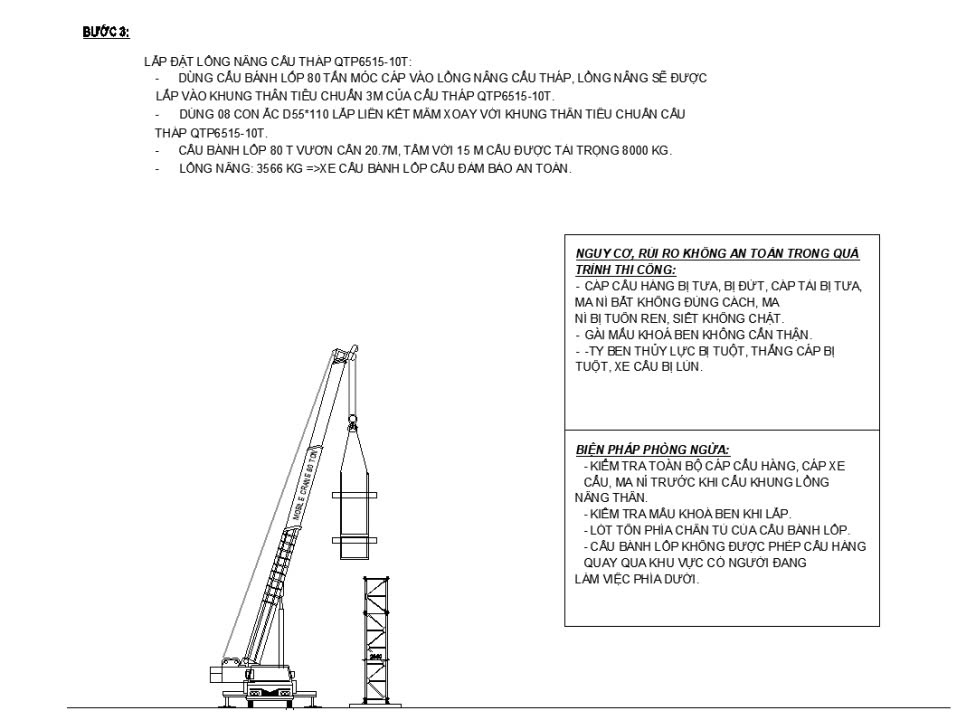

- Bước 03: lắp đặt lồng nâng thân.
Hình 04: Lắp đặt lồng nâng thân

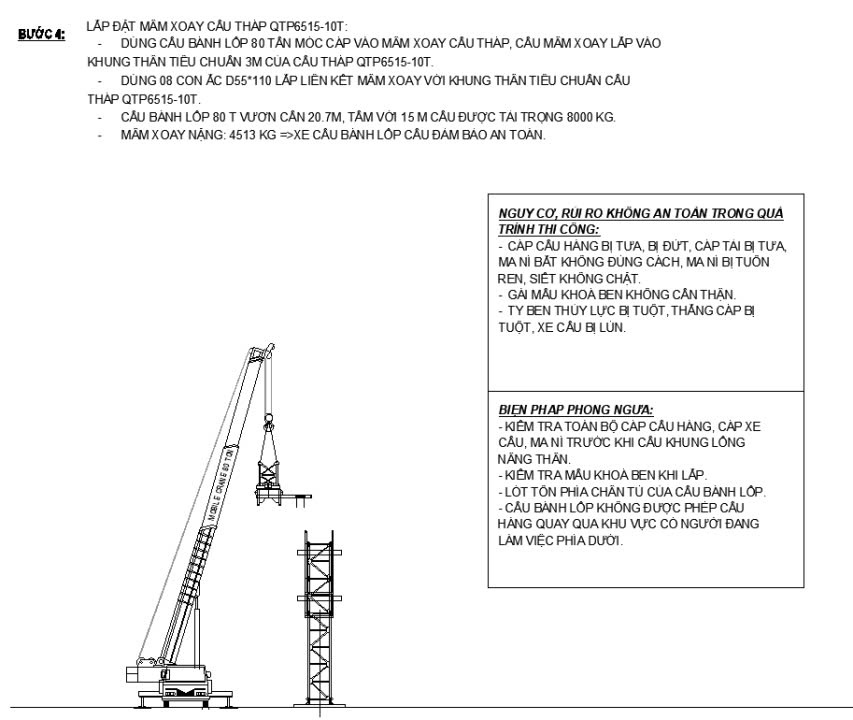

Bước 04: Lắp đặt cụm mâm xoay.
Hình 05: Lắp đặt cụm mâm xoay

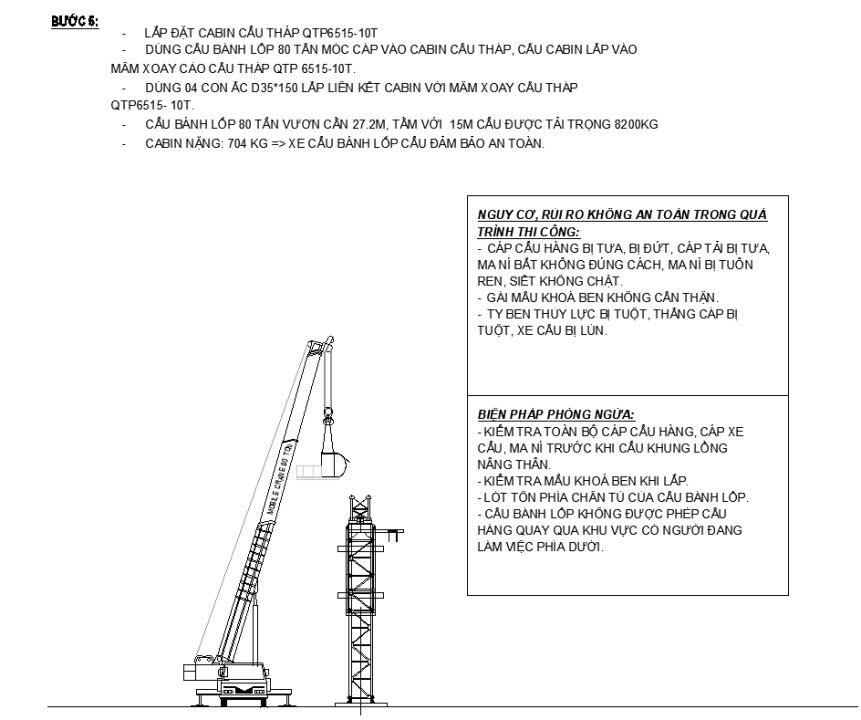

Bước 05: lắp đặt cụm cabin.
Hình 06: Lắp đặt cụm cabin

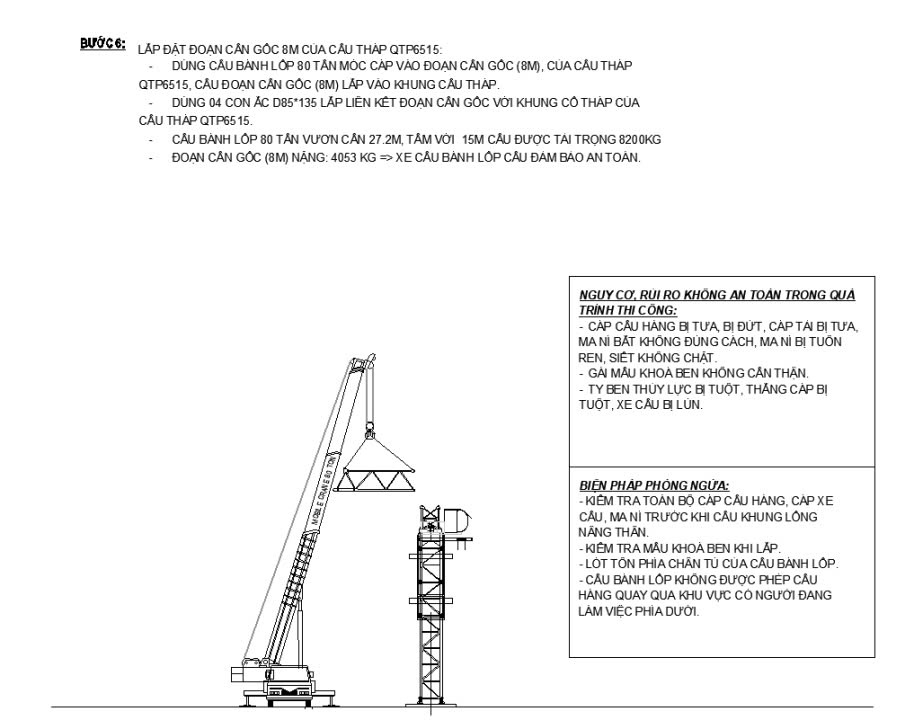

Bước 06: lắp đặt đoạn cần gốc 8m và xe con.
Hình 07: Lắp đặt đoạn cần gốc 8m và xe con

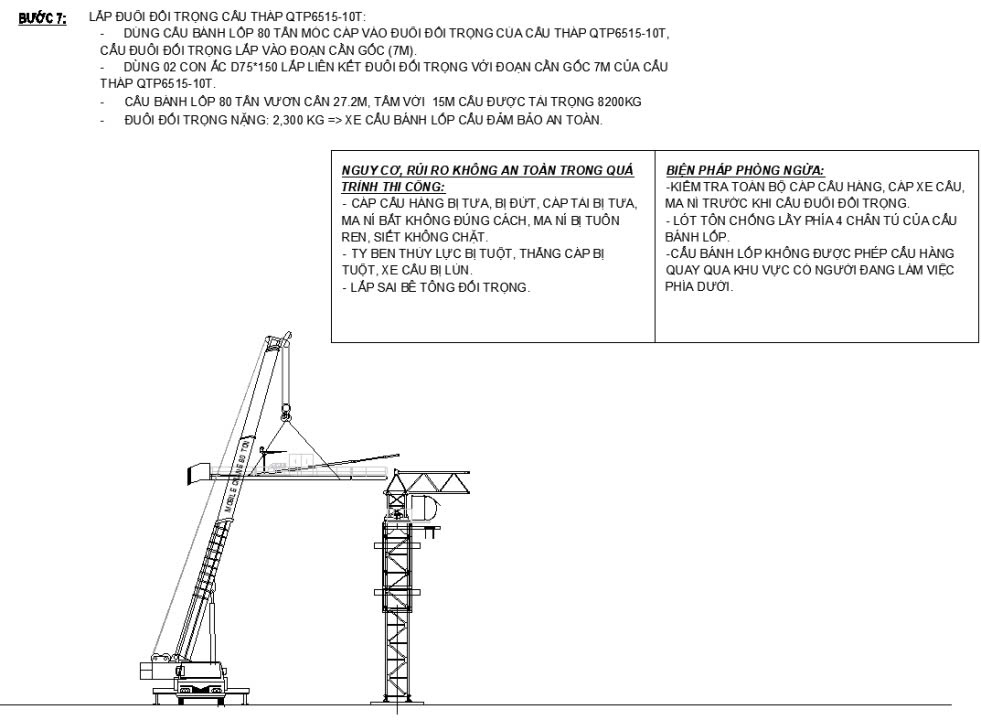

Bước 07: lắp cụm đuôi đối trọng.
Hình 08: Lắp đặt cụm đuôi đối trọng.

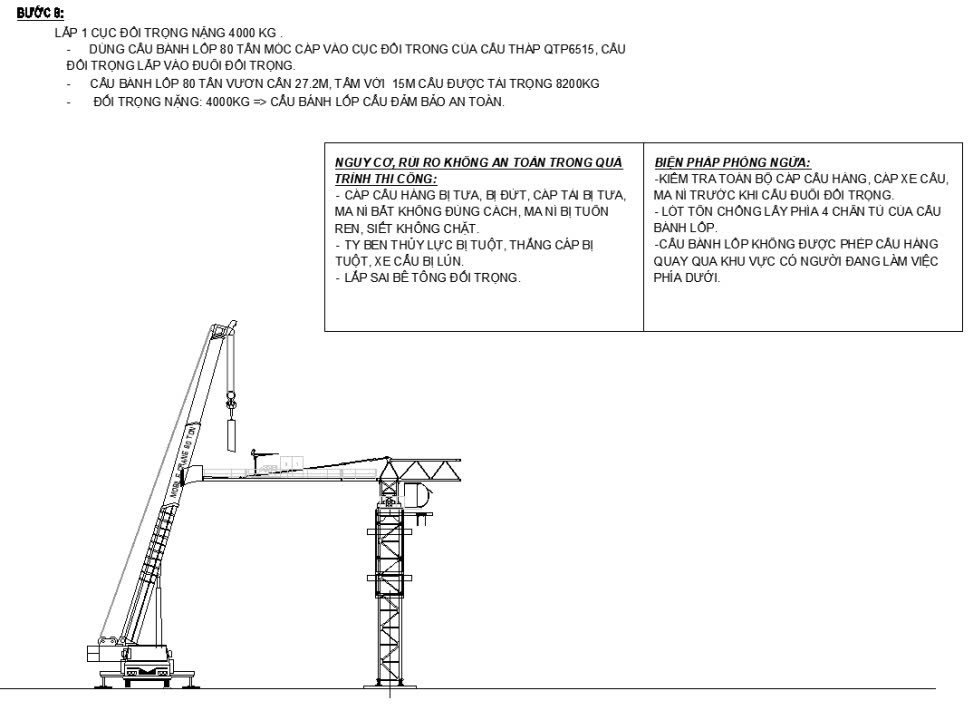

Bước 08: lắp cục tải trọng 04 tấn.
Hình 09: Lắp đặt cụm đuôi đối trọng.

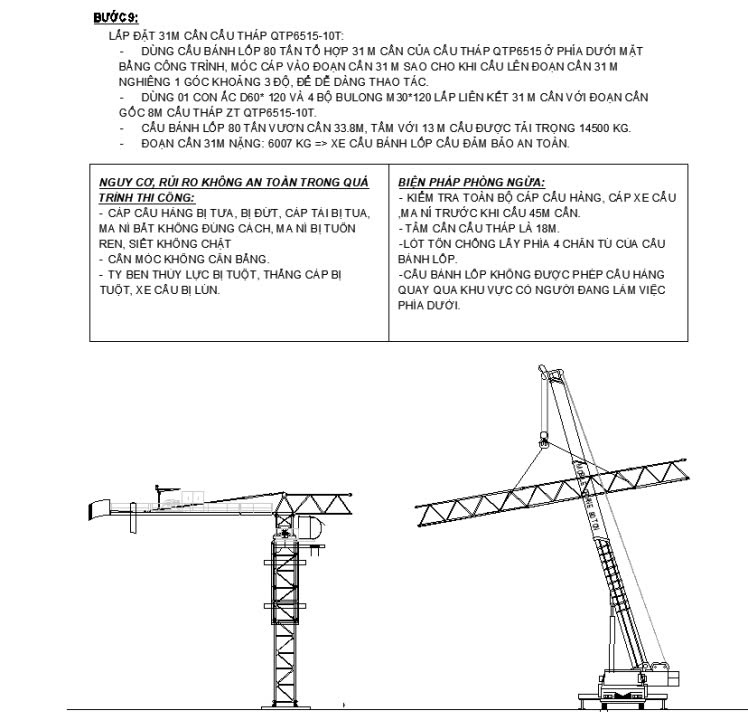

Bước 09: dời xe tổ hợp và lắp 31m cần.

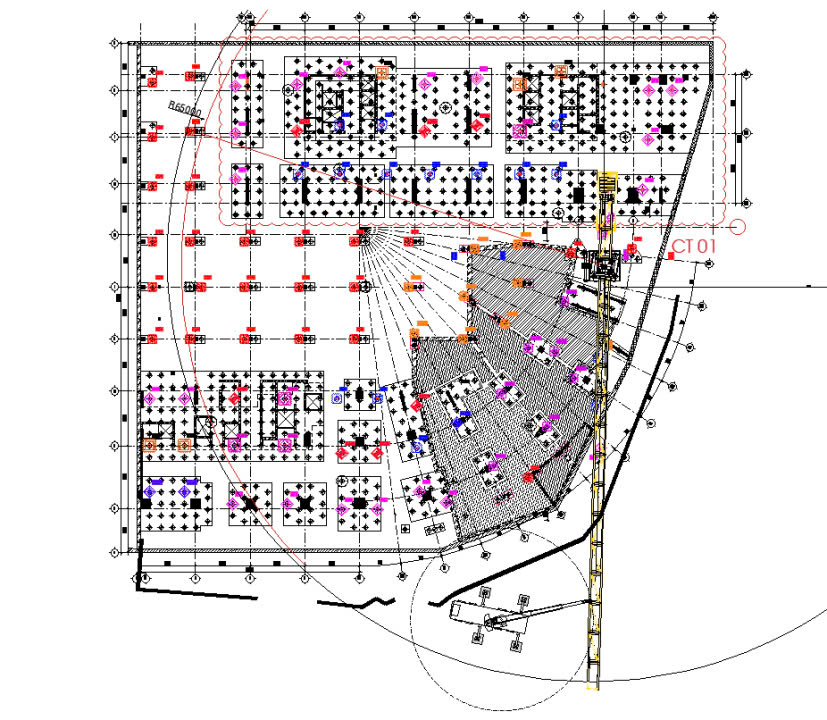

Hình 10: Vị trí dời xe tổ hợp và lắp đoạn cần
Hình 11: lắp đoạn cần 31m

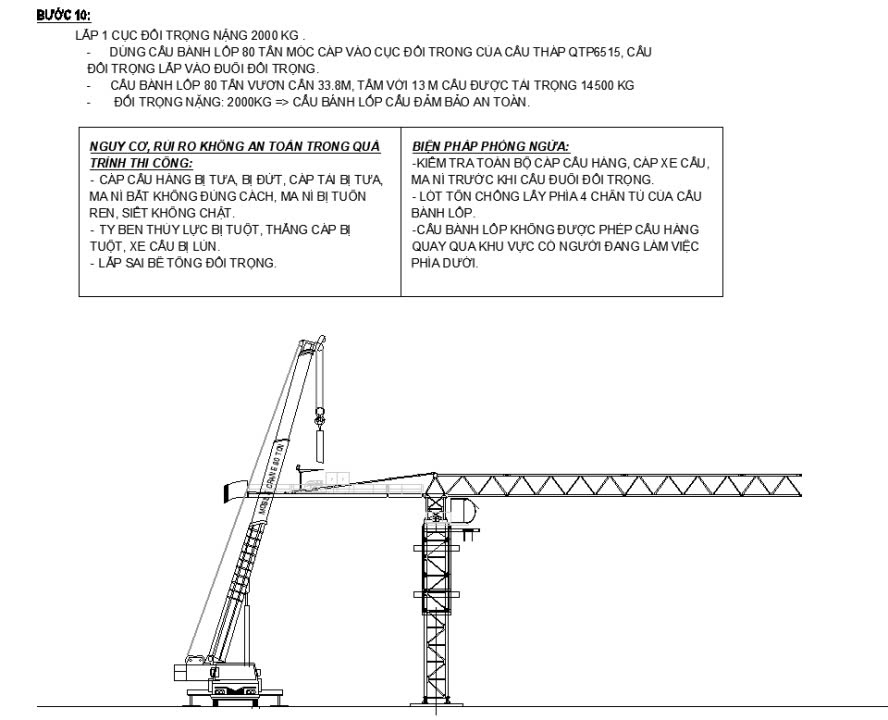

Bước 10: lắp cục đối trọng 2 tấn.
Hình 12: Lắp cục đối trọng 2 tấn

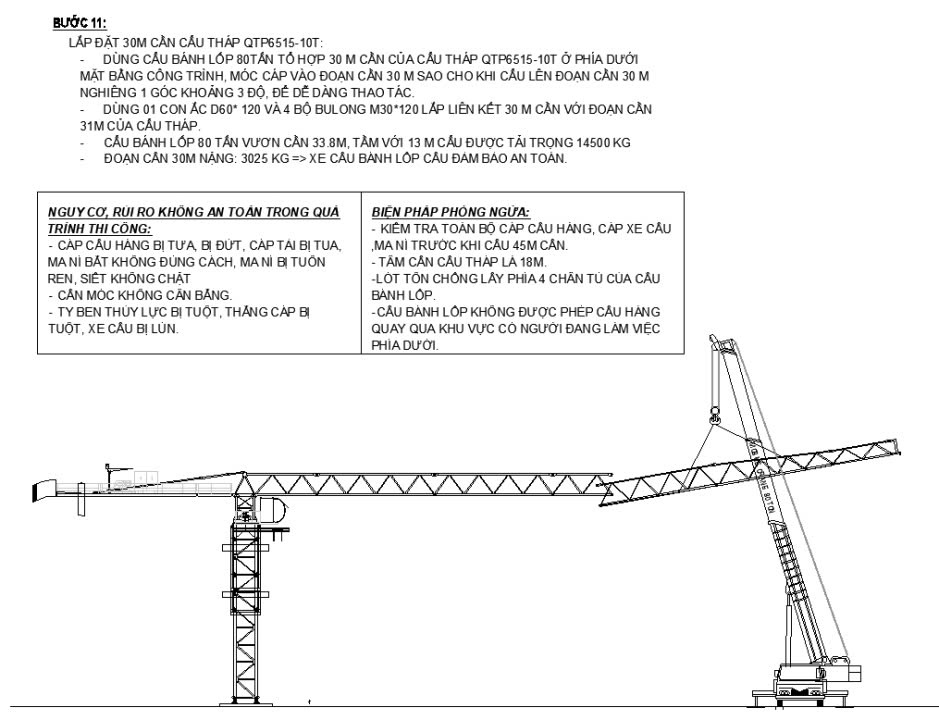

Bước 11: dời xe và tổ hợp lắp 30m cần còn lại.

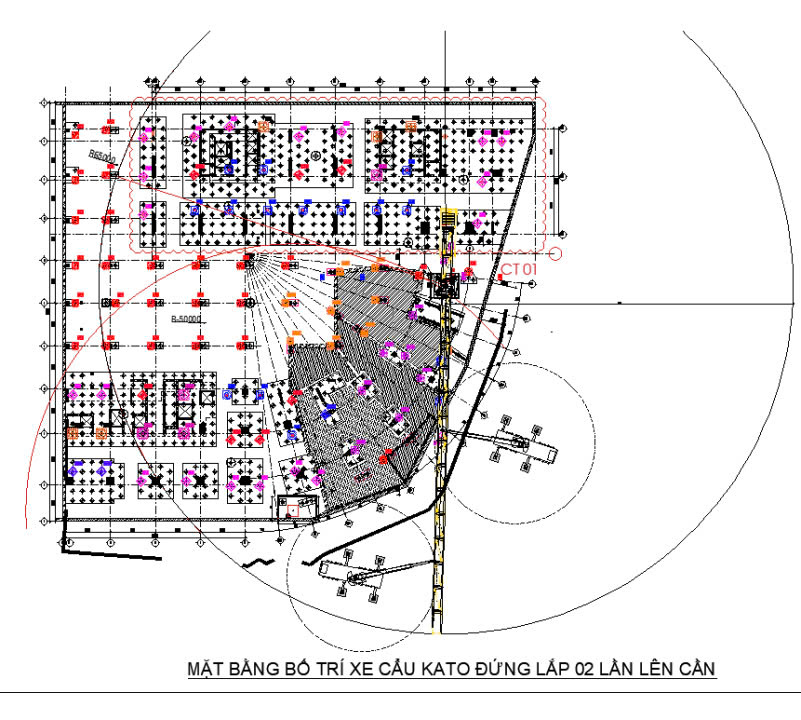

Hình 13: Vị trí xe lắp đoạn cần còn lại 30m
Hình 14: Lắp đoạn cần 30m ngoài.

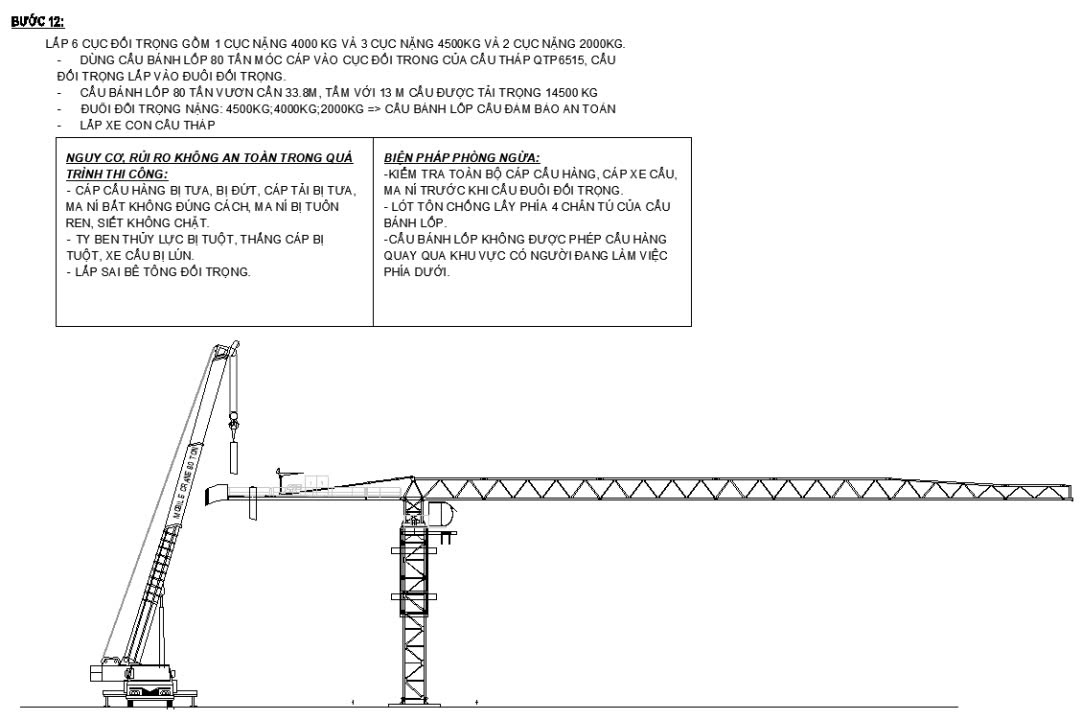

Bước 12: lắp hoàn thiện đối trọng của cẩu tháp.
Hình 15: Lắp đủ đối trọng cho cẩu tháp

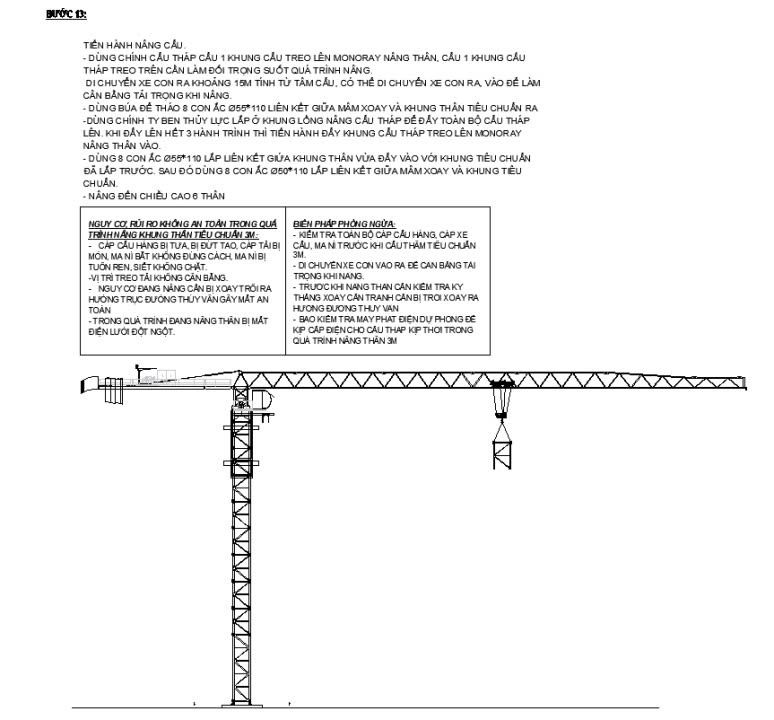

Bước 13: đi hệ thống điện , cáp và tiến hành nâng khung thân 3m. Trong quá trình trước khi tiến hành nâng khung cần chuẩn bị công tác máy phát điện dự phòng. Tránh trường hợp mất điện lưới dẫn đến mất an toàn treo khung thân và lồng nâng.
Hình 16: Hoàn thiện phần điện và cáp tiến hành nâng khung thân 3m

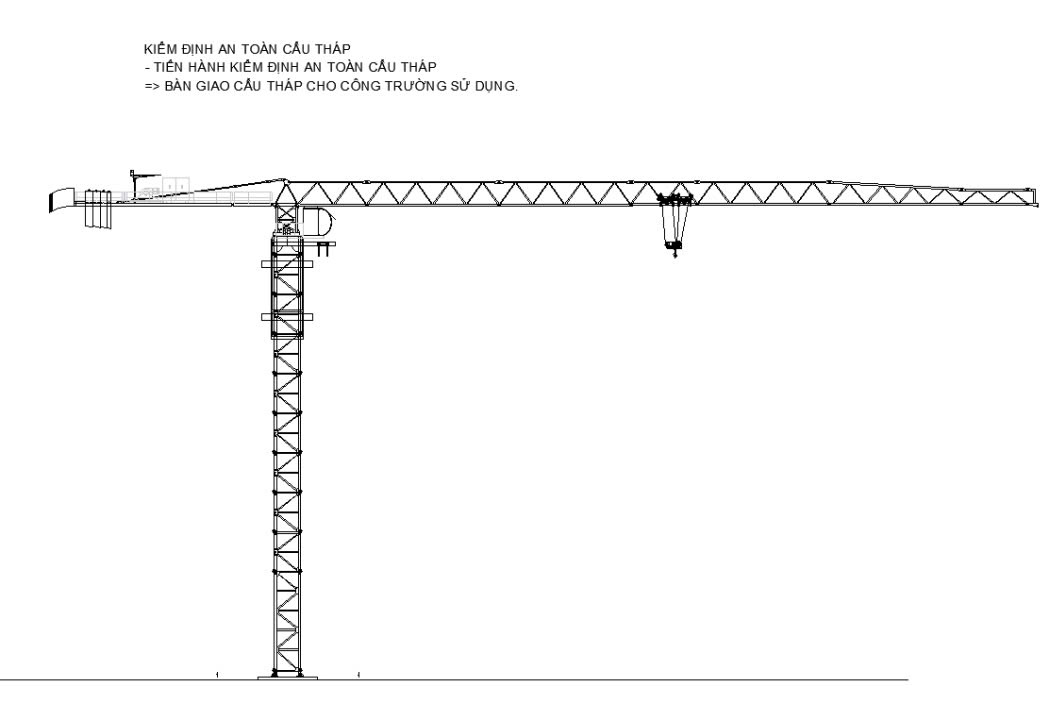

Sau khi nâng đủ chiều cao tự đứng theo thiết kế, tiến hành công tác chuẩn bị tải kiểm định bàn giao đưa thiết bị vào hoạt động.
